Estudo de arco elétrico e energia incidente (Arc Flash Studies)
Proteção Essencial em Ambientes Elétricos Industriais
Em ambientes industriais e comerciais, a segurança elétrica deve ser uma prioridade inegociável. O Estudo de Energia Incidente, também conhecido como Arc Flash, é uma análise crítica que visa identificar e quantificar os riscos associados a arcos elétricos, para garantir a proteção de trabalhadores com definições de controle de risco.
A SCJ Engenharia, com sua expertise e compromisso com a segurança, oferece soluções completas para a realização desses estudos, em conformidade com as normas regulamentadoras brasileiras, como a NR10, NBR17227-2025 e padrões internacionais como a IEEE Std 1584-2018, NFPA70E, OSHA 1910.269, bem como artigos e estudos e testes laboratoriais a nível mundial.
O que é Energia Incidente e por que é crucial?

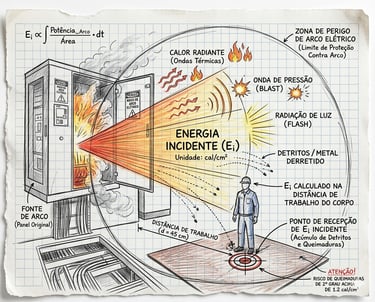

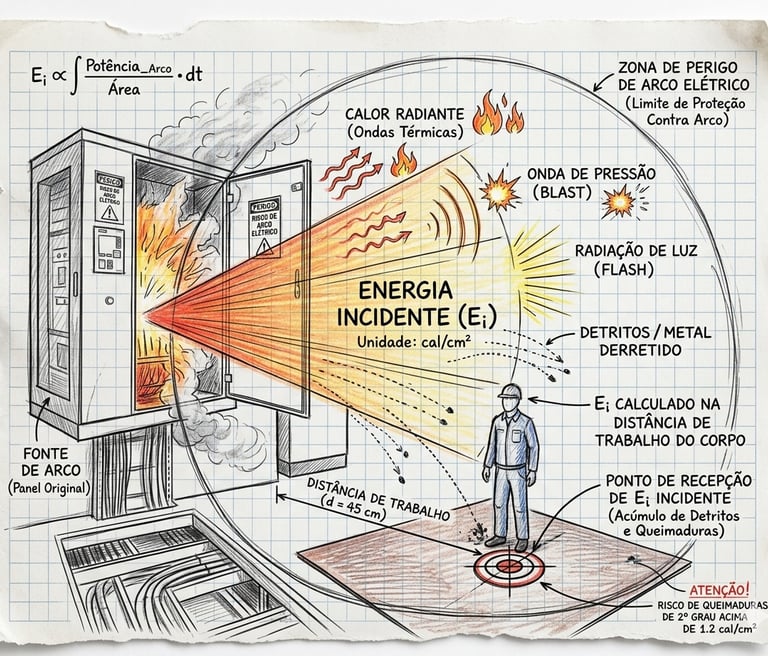

A ocorrência do arco elétrico gera um aumento de temperatura brusca na região em torno do ponto de falta (ou curto-circuito). Trabalhando esse conceito no nome, esse aumento de temperatura pode ser relacionado à energia liberada pela ocorrência do arco que incide sobre determinada pessoa ou objeto.
Muitas literaturas chegam a dizer várias informações de quanto essa temperatura gerada pelo arco elétrico alcança, chegando a afirmar que facilmente ultrapassa a temperatura na superfície do sol, algo em torno de 5500°C.
A quantificação dessa energia incidente é dada em cal/cm², calculada tendo como um dos parâmetros o arco elétrico e ela é necessária para saber a quantidade de energia na qual o EPI deve eficazmente proteger. A compreensão e mitigação desses riscos são fundamentais para:
•Proteger Vidas: Minimizar o risco de lesões graves ou fatais para os trabalhadores que operam ou realizam manutenção em sistemas elétricos.
•Garantir a Conformidade Legal: Atender aos requisitos da NR10, que exige a implementação de medidas de controle para riscos elétricos, incluindo a análise de energia incidente.
•Preservar Ativos: Proteger equipamentos elétricos de danos catastróficos, evitando interrupções na produção e altos custos de reparo ou substituição.
•Otimizar a Manutenção: Fornecer informações cruciais para a seleção adequada de Equipamentos de Proteção Individual (EPIs) e a definição de procedimentos de trabalho seguros.
Metodologia e Abrangência do Estudo

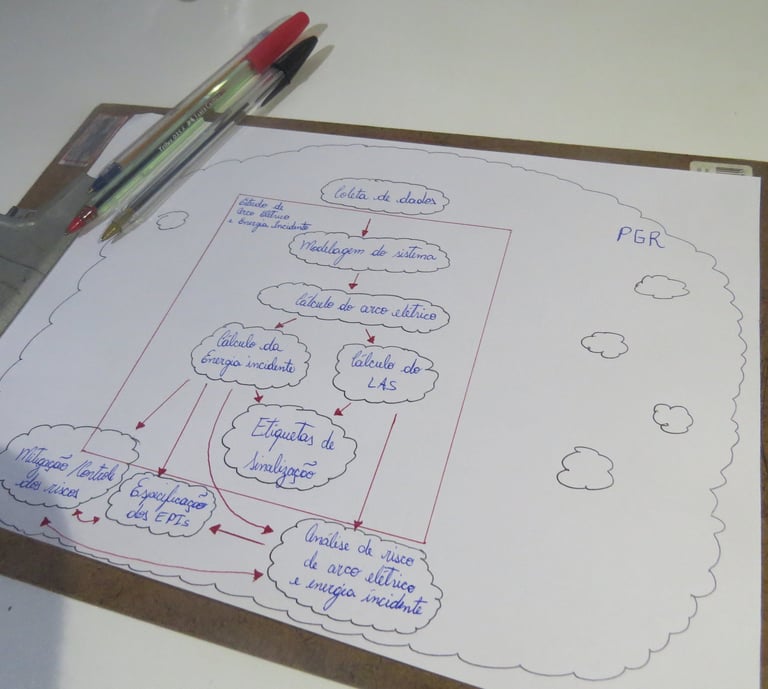

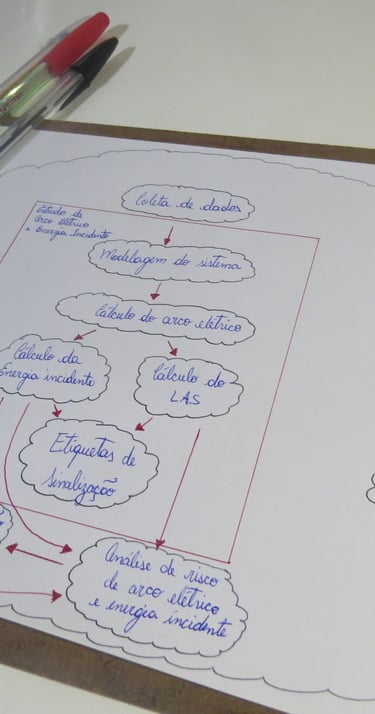

Os Estudos de Energia Incidente da SCJ Engenharia seguem as diretrizes de cada metodologia conforme a NBR17227:2025, que abrange o contemplado nas normas IEEE 1584-2018, NFPA70E, OSHA1910.269, outros artigos e pesquisas sobre o tema e que permite uma avaliação precisa dos riscos. Nossos estudos incluem:
•Coleta de Dados: Levantamento detalhado da instalação elétrica, incluindo diagramas unifilares, dados de equipamentos e configurações de proteção.
•Modelagem do Sistema: Criação de um modelo computacional preciso do sistema elétrico para simular cenários de falha.
•Cálculo da Energia Incidente: Determinação dos níveis de energia incidente em pontos críticos da instalação, utilizando softwares especializados.
•Determinação da Distância de Segurança (LAS): Cálculo do limite de aproximação segura em relação ao arco elétrico.
•Orientação para especificação de EPIs: orientação e recomendação para a devida especificação dos EPIs adequados para cada ponto analisado.
•Elaboração de Etiquetas de Advertência: Criação e aplicação de etiquetas de segurança nos painéis elétricos, indicando os riscos e os EPIs necessários.
•Relatório Técnico Detalhado: Documentação completa com os resultados do estudo, análises, recomendações e planos de ação.
Seus estudos são realizados sob o olhar sistemático de um engenheiro e não unicamente com o apertar de botão de um software!
